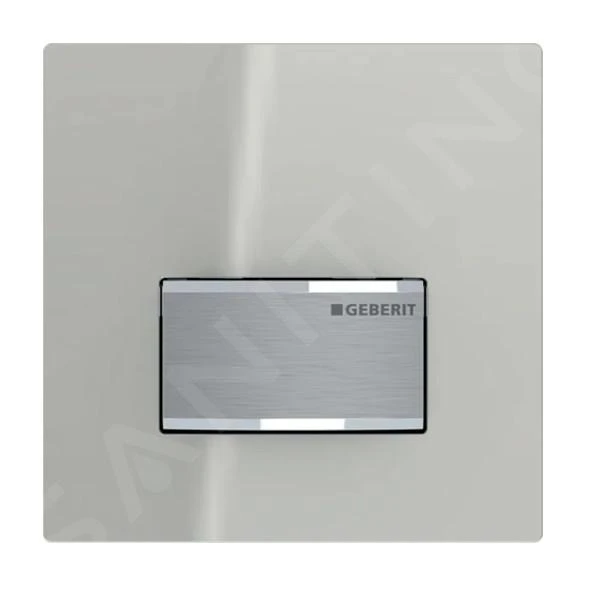

Geberit Sigma50 – Urinoir Bedieningsplaat, Chroom/zand Grijs 116.016.JL.5

Geberit urinoirsturing pneumatisch, bedieningsplaat type 50

Gebruiksdoel

• voor handmatige regeling van de urinoirspoeling
• voor Geberit inbouwelementen voor urinoir met bediening aan de voor- of bovenkant
• voor installatie in inbouwsets voor Geberit urinoirspoelsystemen (vanaf productiejaar 2009)

Kenmerken

• materiaal: gegoten zink / glas
• kleur: zand grijs

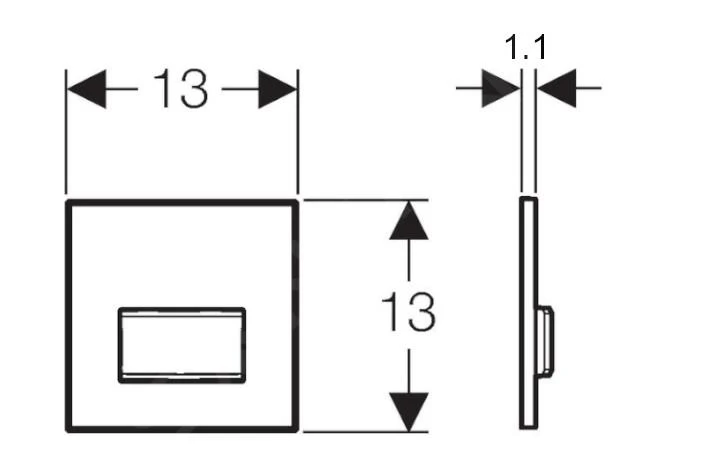

• afmetingen: 130 x 130 x 11 mm
• bedieningsknop met veiligheidsvergrendeling
• instelling van de spoeltijd met luchtsproeiers (pneumatisch)
• lage bedieningskracht
• kleine slagbeweging
• activering van de spoeling wanneer de bedieningsknop wordt losgelaten
• de spoelhoeveelheid kan via de regelschroef van de inbouwset tot 0,5 l per spoeling worden gereduceerd
• klepgroep II volgens DIN 4109

Technische gegevens

• stromingsdruk: 100-800 kPa
• maximale watertestdruk: 1600 kPa
• Maximale testdruk van lucht / inert gas: 300 kPa
• relatieve vochtigheid: < 100%
• maximale watertemperatuur: 30 °C
• controlekracht: < 12
• debiet bij 1 bar zonder debietbegrenzer: 0,3 l/s
• debiet bij 1 bar met debietbegrenzer: 0,18 l/s
• berekend debiet: 0,22 l/s
• minimale overdruk voor berekend debiet: 100 kPa
• spoeltijd, instelbereik: 4/8/12 s

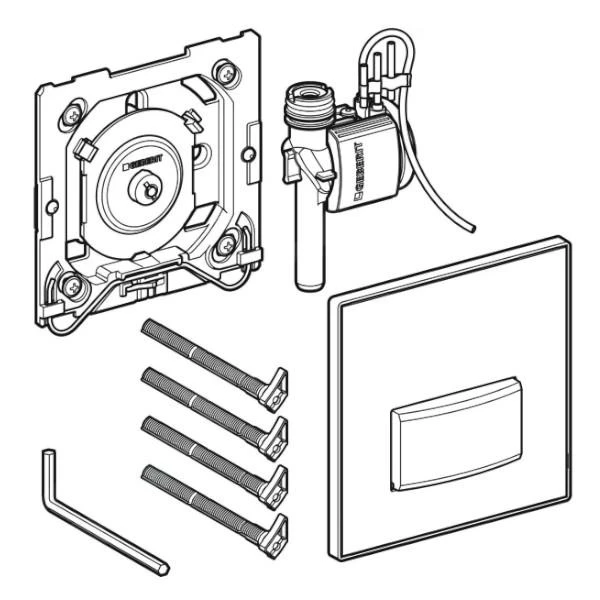

De verpakking bevat

• bedieningsplaat type 50
• pneumatische spoelbediening, voorgemonteerd op het bevestigingsframe
• pneumatische klep
• bevestigingsmateriaal
