Geberit Spoelsystemen – Urinoirstuursysteem Met Elektronische Spoelactivering, Netvoeding, Bedieningsplaat Type 50, Messing 116.026.QF.1

Bediening van urinoirspoeling met elektronische bediening, afdekplaat type 50

• met netvoeding
• materiaal: onder druk verzinkt gietdeel
• oppervlaktebehandeling: geborsteld messing, easy-to-clean oppervlak

Gebruiksdoel

• Voor automatische bediening van urinoirspoeling
• Voor Geberit installatie-elementen voor urinoir met frontbediening
• Voor montage in ruwbouwsets voor bediening van Geberit urinoirspoeling (vanaf productiejaar 2009)

Kenmerken

• Afdekplaat met veiligheidsvergrendeling
• Betrouwbare IR-afstandsdetectie
• Infraroodsensor zelfstellend
• Infraroodsensor voor gebruikersherkenning met dimmende achtergrond
• Instelbare hybride modus, waterbesparend
• Instelbare spoeltijd
• Handmatig instelbare doorspoeltijd
• Cyclusspoeling instelbaar
• Dynamische aanpassing van spoeltijd
• Voorspoeling instelbaar
• Ombouwbaar naar versie met urinoir met deksel
• Met elektrische netvoeding
• Na aansluiting op het elektriciteitsnet klaar voor gebruik
• Netvoeding met led-indicatie
• Bediening bij stroomuitval
• Kraan afsluitfunctie bij stroomuitval
• Eenmalig spoelen na activering van watertoevoer
• De functie kan met de service-afstandsbediening worden ingesteld en opgevraagd
• de bediening van de spoeling kan worden gedeactiveerd via Geberit onderhoudscontrole
• Het spoelvolume kan met de regelschroef van de ruwbouwset tot 0,5 l per spoeling worden gereduceerd
• Kraangroep II conform DIN 4109


Technische specificaties

• Beschermingsgraad IP45
• Nominale spanning 110-240 V AC
• Netstroomfrequentie 50-60 Hz
• Bedrijfsspanning 4,5 V DC
• Vermogen <0,5 W
• Doorstromingsdruk 100-800 kPa
• Maximale testdruk water 1 600 kPA
• Maximale testdruk lucht / inert gas 300 kPA
• Relatieve luchtvochtigheid <100%
• Maximale watertemperatuur 30 °C
• Volumestroom bij een druk van 1 bar zonder doorstromingsbegrenzer 0,3 l/s
• Volumestroom bij een druk van 1 bar met doorstromingsbegrenzer 0,18 l/s
• Berekende volumestroom 0,22 l/s
• Minimale overdruk voor berekend doorstromingsvolume 100 kPa
• Cyclusdoorspoeling, instelbereik: 1-168 u
• Cyclusspoeling, fabrieksinstelling 24 u
• Cyclusspoeling, instelbereik 3-180 s
• Cyclusspoeling, fabrieksinstelling 5 s
• Verblijftijd, instelbereik (s) 3-15 s
• Verblijftijd, fabrieksinstelling 7 s
• Doorspoeltijd, instelbereik 1-15 s
• Doorspoeltijd, fabrieksinstelling 7 s

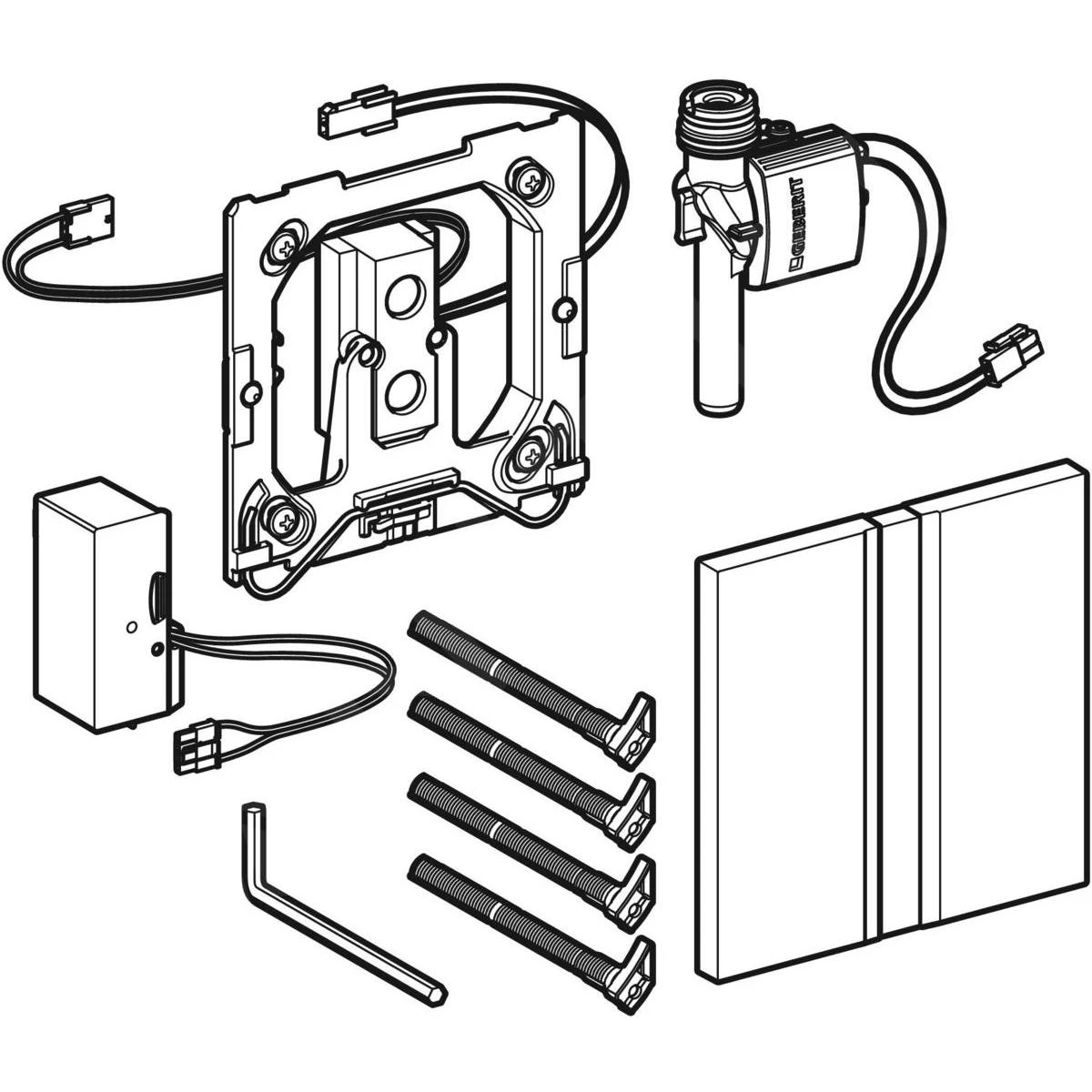

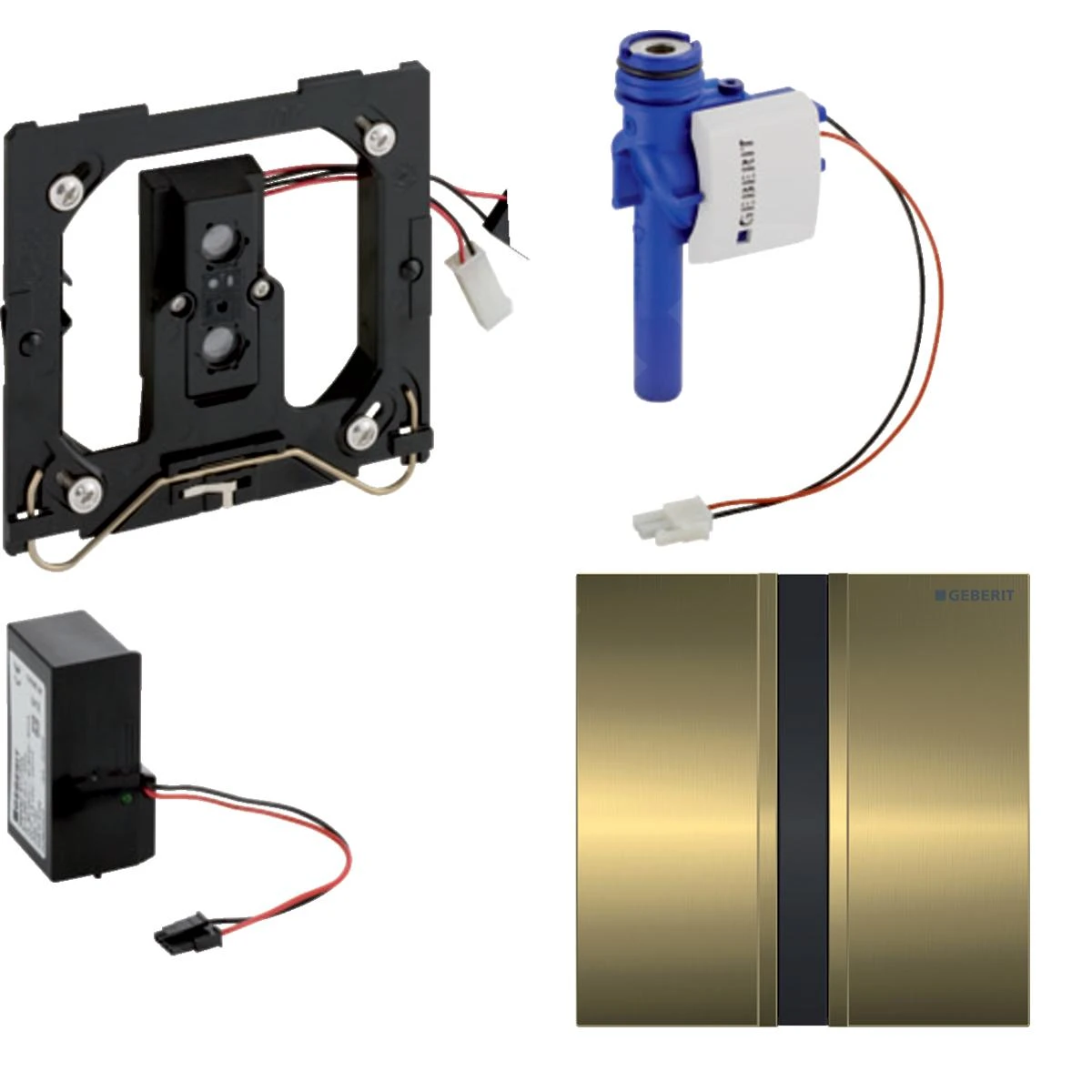

Leveringsomvang

• Afdekplaat type 50, met IR venstertje
• Bevestigingsframe
• Infrarood bediening, voorgemonteerd op bevestigingsframe
• Elektromagnetisch ventiel
• Netvoeding
• Bevestigingsmateriaal
